Светильник-облучатель типа ЭСП01-40(12[3618]40)-001 У3, 5
Общие сведения
Светильник-облучатель типа ЭСП01-40 (1х40)-001 предназначен, в составе светотехнического комплекса, для одновременного освещения сельскохозяйственных помещений и ультрафиолетового облучения животных и птиц. Рассчитан для работы в трехфазной системе переменного тока с глухозаземленным нулевым проводом напряжением 380/220 В частотой 50 Гц.
Светильник-облучатель может использоваться и как светильник, вне светотехнического комплекса, для освещения сельскохозяйственных производственных помещений, при этом в нем устанавливаются две светильные лампы.
Структура условного обозначения
ЭСП01-40 (1x40)-001 У3,5:
Э - с эритемной лампой;
С - подвесной;
П - для промышленных зданий;
01 - номер серии;
40 - мощность лампы, Вт (ЛБР);
(1x40) - мощность лампы, Вт (ЛЭР);
001 - номер модификации;
У3,5 - климатическое исполнение (У) и категория размещения (3,5)
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 1600 м.
Номинальное значение климатических факторов по ГОСТ 15150-69, при этом нижнее значение рабочей температуры 5°С.
Группа условий эксплуатации М1 по ГОСТ 17516.1-90.
Требования по технике безопасности по ГОСТ 12.2.007.0-75.
Светильники-облучатели изготовляются в химостойком исполнении Х3 по ГОСТ 24682-81.
Хранение в закрытых помещениях с естественной вентиляцией при температуре воздуха от минус 40 до 50°С; относительная влажность до 98% при 25°С.
Светильник-облучатель соответствует требованиям ТУ 16-676.130-86.
Нормативно-технический документ
ТУ 16.676.130-86
Технические характеристики
Класс светораспределения по ГОСТ 17677-82 - Н Тип кривой силы света по ГОСТ 17677-82 - Д КПД, %, не менее - 90 соs j, не менее - 0,92 Коэффициент использования потока излучения, не менее - 0,8 Степень защиты по ГОСТ 14254-80 - 5.4 Тип лампы по ТУ 16-535.558-76 - ЛБР-40 Тип лампы по ТУ 16-535.393-77 - ЛЭР-40 Габаритные размеры (LxВxН), мм - 1500x237x280 Масса (без ламп), кг - 5,0
Гарантийный срок эксплуатации - 1,5 года со дня ввода в эксплуатацию при соблюдении потребителем правил эксплуатации, монтажа и хранения.
Конструкция и принцип действия
Светильник-облучатель типа ЭСП01-40(1x40)-001 У3,5 (рис. 1) состоит из двух блоков, соединенных планкой. Между блоками устанавливаются две люминесцентные лампы. Каждый из блоков состоит из корпуса и крышки. Внутри блоков размещены пускорегулирующие аппараты, патроны ламп, конденсатор, патроны стартера и стартеры. Светильник-облучатель подвешивается на два крючка, которые проходят через опору и вместе с ней закрепляются с помощью гайки на планке.

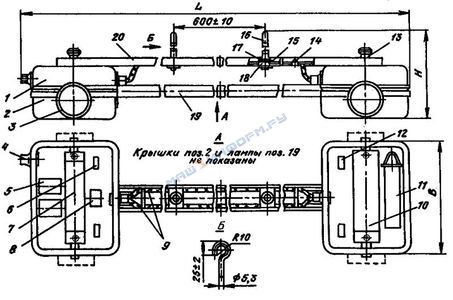

Общий вид и конструкция светильника-облучателя типа ЭСП01-40 (1x40)-001 У3,5
1 - корпус;
2 - крышка;
3 - защелка;
4 - кольцо уплотнительное;
5 - патрон стартера Л-04;
6,12 - патроны ламп;
7 - аппарат пускорегулирующий 1УБИ;
8 - клеммная колодка;
9 - кабель;
10 - аппарат пускорегулирующий 1УБЕ;
11 - конденсатор;
13 - винт специальный;
14 - держатель;
15 - шайба;
16 - крючок;
17 - гайка;
18 - опора;
19 - лампа;
20 - планка
Подключение светильника-облучателя к сети производится сетевым кабелем согласно принципиальной схеме рис. 2.

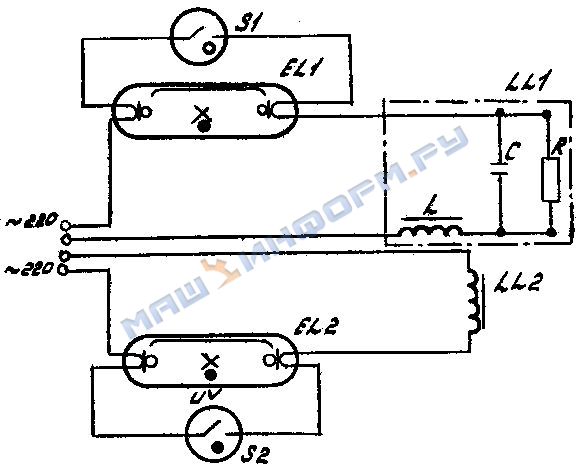

Электрическая принципиальная схема светильника-облучателя типа ЭСП01-40(1x40)-001 У3,5:
